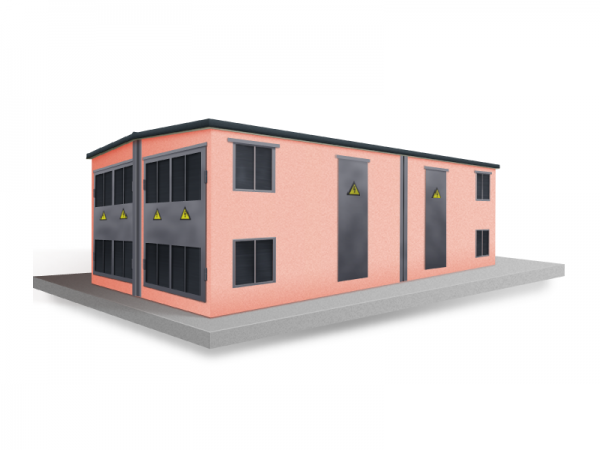

Что такое блочная трансформаторная подстанция?

Блочная комплектная трансформаторная подстанция (БКТП) — это последнее звено в передаче и распределении электроэнергии от места, где она вырабатывается до потребителя.

Внутри БКТП в специальной камере находятся силовые трансформаторы, шкафы или щиты с распределительными устройствами высокого и низкого напряжения, оборудование аварийного включения резервного питания, счетчики потребленной элетроэнегии, устройства обеспечения собственных нужд: освещения, отопления, принудительной вентиляции и др.

Основные функции БКТП

Блочные подстанции выполняют следующие задачи:

  • распределение высоковольтной электроэнергии между понижающими трансформаторами;
  • понижение высокого напряжения до необходимого;
  • распределение между потребителями.

Преимущества блочных подстанций

БКТП имеют ряд особенностей и преимуществ по сравнению с другими типами подстанций:

  • эргономичность и безопасность обслуживания;
  • своевременное обнаружение повреждений и надвигающихся нештатных ситуаций;
  • ремонтопригодность любого устройства;
  • механическая стойкость опорных конструкций;
  • соответствие климатического исполнения условиям использования оборудования.

Особенности конструкции БКТП

Корпус блочной комплектной трансформаторной подстанции сооружается из железобетонных блоков. Это капитальное одноэтажное здание на фундаменте с утепленным потолком и крышей.

Внутреннее пространство делится на две секции: трансформаторную и для распределительных устройств со стороны высокого напряжения и распределительных устройств со стороны низкого напряжения.

Условия эксплуатации блочных трансформаторных подстанций

БКТП выпускаются в соответствии с типовыми техническими требованиями СТО 56947007_29.240.25.161-2014 ОАО «ФСК ЕЭС» и могут эксплуатироваться в макроклиматических районах с умеренным и холодным климатом, где температура достигает от -60 °С до +45 °С в соответствии с требованиями ГОСТ 15150.

Степень защиты от агрессивности окружающей среды IP23.

Комплектация БКТП при поставке

В комплект поставки блочной трансформаторной подстанции в обязательном порядке входят:

  • силовой трансформатор расчетной мощности с масляным охлаждением или литой изоляцией;
  • распределительное устройство высокого напряжения (РУВН);
  • распределительное устройство низкого напряжения (РУНН);
  • должна быть предусмотрена система собственных нужд: освещение, отопление, вентиляция, а также система учета потребленной электроэнергии.

По желанию заказчика в комплект дополняется системой автоматического включения резерва.

Купить блочную подстанцию в Липецке

Компания Энергопром выпускает блочные комплектные подстанции любой мощности и с различными дополнительными опциями по вашему желанию. У нас вы можете купить БКТП по выгодным ценам с доставкой и установкой. Звоните!

Каталог БКТП

На нашем сайте можно узнать стоимость на БКТП , технические характеристики, условия доставки и монтажа. Более подробную информацию по БКТП можно получить обратившись в наш офис или по телефону 8 800 302 94 78.

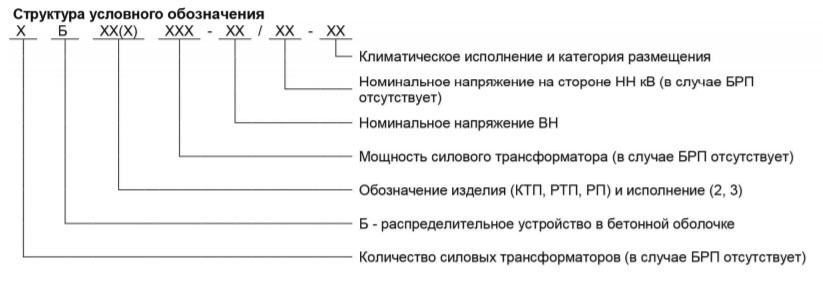

Схема БКТП

Условия эксплуатации

  • температура окружающего воздуха от - 450 С до + 450 С;
  • высота над уровнем моря не более 1000;
  • относительная влажность воздуха до 100%;
  • окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию (атмосфера типов I и II по ГОСТ 15543.1 и ГОСТ 15150);
  • пригодны для работы в условиях гололеда при толщине льда до 20 мм и скорости ветра 15 м/с, а при отсутствии гололеда, при скорости ветра до 36 м/с;
  • сейсмичность района сооружения до 6 баллов (включительно) по шкале MSK-64; группа механического исполнения М40 по ГОСТ 17516.1
